特點
1.采用雙路電源供電，通過切換開關轉換，保證了供電的可靠性；
2. 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之 間加裝屏蔽層，使試驗電源免受電網暫態過程和諧波干擾。變壓器采用△/Y接線方式，大大削弱了三次諧波，保證了電源質量；
3. 直流電源可以連續平滑地調節電壓，以適應不同試驗項目的需要；
4. 交流電源的控制均采用C45N-2型自動開關，機械壽命通斷2萬次以上，瞬時分?jǐn)嚯娏骺?達4～7Ie，動作迅速、壽命長、過負荷自動跳閘；
5.輸出交流電源裝有漏電保護開關，其漏電流分?jǐn)嘀怠?0mA，可確保試驗人員的安全。該開關具有性能穩定、靈敏度高、動作可靠等優點；

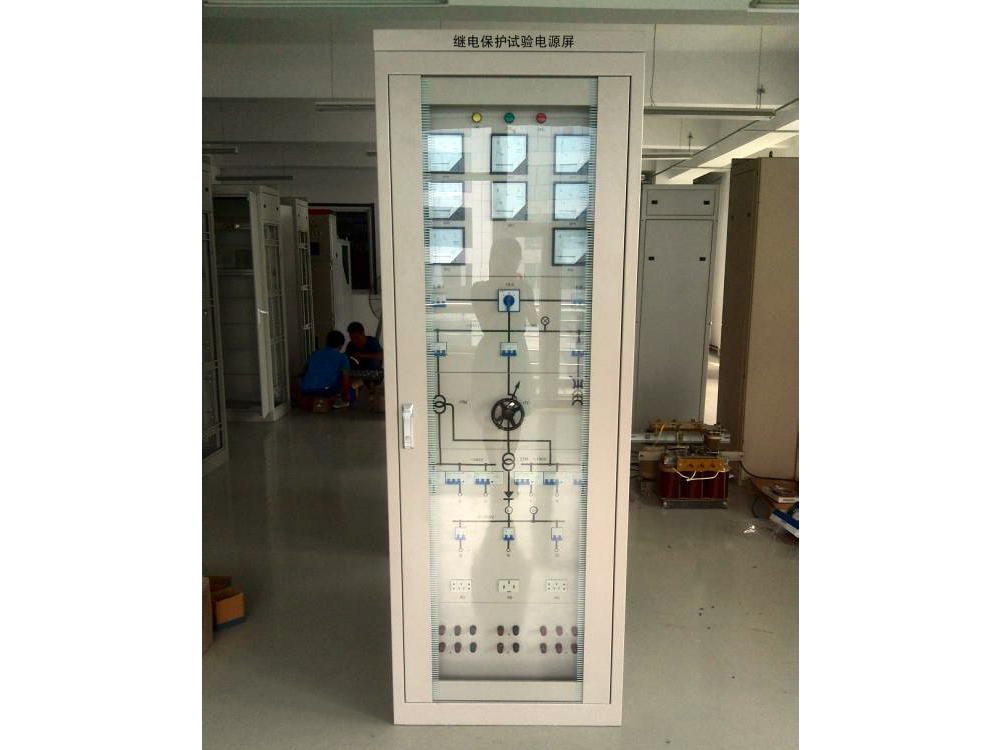

6. 屏面繪有模擬圖，使操作人員容易識別，避免發生誤操作；
7.為了使用時接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏后端子排形式;直流輸出設有兩種形式，即屏前接線端鈕形式和屏后端子形式。
