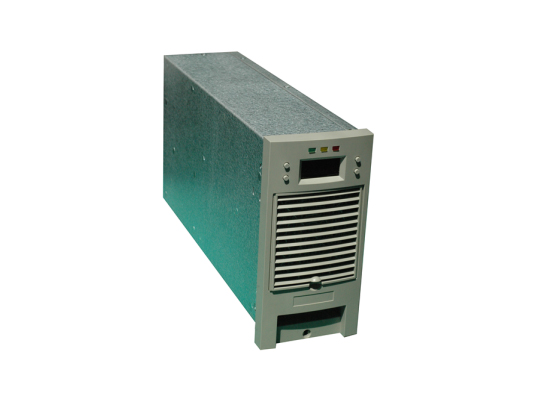

高頻開關整流模塊
KH220D20ZZ-9系列模塊包括：KH220D20ZZ、KH110D20ZZ-9。
產品采用自冷和風冷相結合的散熱方式，在輕載時自然冷卻，符合電力系統的實際運行情況。采用諧振軟開關技術，效率高；采用無源PFC技術，功率因數高，符合DL/T 781-2001中三相諧波標準。
功能特點
輸入電壓工作范圍寬：304VAC～456VAC；
采用**的LLC諧振高頻軟開關技術，效率大于94%；
內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
采用LED顯示，可查詢模塊的電壓、電流和故障信息；
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
自然冷卻與風冷結合方式；
散熱風扇溫控線性調試，工作噪音低，風扇壽命長；
內置風扇網罩，防塵設計；
完善的EMI設計，符合相關標準；
內置防反接保護，支持帶電熱拔插；
面板外框加沿設計，有效消除面板開孔誤差所引起的縫隙；
技術參數
| 項目 | 參數指標 | 備注 | ||
| 產品型號 | KH220D20ZZ-9 | KH10D20ZZ-9 | ||
| 輸入額定電壓 | 380VAC（-20%～+20%） | |||
| 輸出額定值 | 20A/230V | 10A/230V | 20A/115V | |
| 電壓調節范圍 | 198～286V | 98～143V | ||
| 輸出限流范圍 | 10%～110%額定電流 | 110%限流點 | ||
| 穩壓精度 | ≤0.5% | |||
| 穩流精度 | ≤0.5% | |||
| 紋波系數 | ≤0.1% | |||
| 轉換效率 | ≥94% | 額定輸入、額定輸出 | ||
| 輸出過壓保護 | 300±5VDC，不可恢復 | 145±3VDC，不可恢復 | 需手動恢復 | |
| 輸入欠壓保護 | 295±5VAC（恢復電壓305±5VAC） | 交流電壓正常后自動恢復工作 | ||
| 輸入過壓保護 | 465±5VAC（恢復電壓450±5VAC） | |||
| 過溫保護 | 80℃±5（恢復溫度：60℃±5） | 降溫后自動恢復 | ||
| 冷卻方式 | 溫度和電流聯合控制開啟，溫控線性調速 | |||
| 外形尺寸 | 110mm×257mm×415mm（寬×高×深） | |||
| 模塊凈重 | ≤8Kg | |||
| 以上參數僅供參考，請以產品說明書為準 |
