交、直流一體化電源是將站用交流電源屏、直流操作電源、電力用交流不間斷電源（電力專用UPS或INV）、通信用直流變換電源（DC-DC）等裝置按一體化設計，共享直流操作電源的蓄電池和監控裝置，實現集中供電并統一監控的成套電源設備。一體化電源設備是以直流操作電源為核心，直流操作電源與電力專用UPS或INV和通信DC-DC其中任一種及一種以上電源所構成的組合體，均稱為一體化電源設備。
基本參數、技術指標
交流額定電壓：三相：380V；單相：220V。
交流額定頻率：50HZ。
直流額定電壓：50V、115V、230V。
直流標稱電壓：48V、110V、220V。
直流額定電流：20A、30A、40A、50A、60A、80A、100A、120A、160A、200A。
蓄電池額定容量：30Ah?1500Ah。
交流額定容量：1kVA、2kVA、3kVA、5(6)kVA、7.5kVA、10kVA、15kVA、20kVA、30kVA。
工作原理
DY33智能交直流一體化電源系統三相可控硅整流裝置，向控制母線供電、對蓄電池組的主充及浮充任務，蓄電池組直接向合閘母線供電，蓄電池組經硅鏈降壓向控母供電，以確?？刂颇妇€在任何情況下都保持電壓連續。交流不間斷電源裝置為電力監控系統的計算機等提供電源。通信用DC/DC為電站的通信設備提供電源。
主要特點
?、俳y(tǒng)一集中供電：一體化電源設備通過系統優化組合，實現集中組屏給全站電力控制系統供電，滿足電力設備集成交鑰匙工程需要。
②統一信息管理：一體化電源設備通過集中監控裝置，提供完整的交直流監控管理方案，實現對變電站交直流控制電源的全參數監控管理。
③統一設備維護：一體化電源設備通過整合維護工作界面，實現**維護，大大降低設備運行的故障率和維護管理費用。

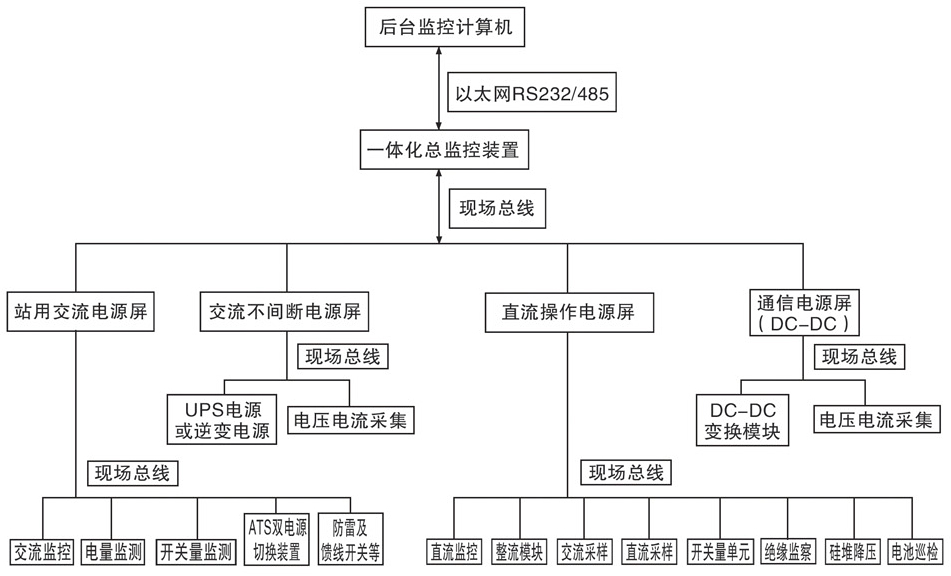

DY33智能交直流一體化電源系統系統結構圖
